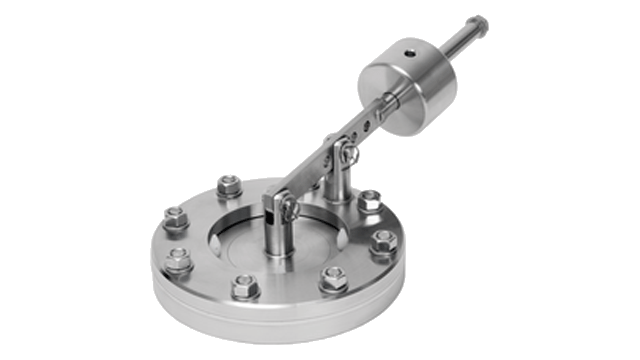

SB antivakumski ventil
Integrisan u SCANDI BREW® sistem za poklopac rezervoara, Alfa Laval SB antivakumski ventil je kompaktan sigurnosni ventil koji minimizira rizik od implozije rezervoarau slučaju nastanka vakuuma. Vakum nastaje prilikom punjenja ili pražnjenja posude tečnošću, hladnog ispiranja nakon toplog čišćenja ili čišćenja kaustičnim sredstvima u CO2 atmosferi. Dizajniran za upotrebu u industriji piva, mlečnoj industriji, i industriji hrane i pića.
Niska početna cena investicije
Uz izdržljivi i robusan dizajn, SB antivakumski ventil štiti rezervoare u situacijama kada dolazi do stvaranja unutrašnjeg vakuuma. Niska početna cena garantuje povraćaj investicije na duže staze, zbog operativne pouzdanosti i produženog radnog veka, u kombinaciji sa smanjenim gubitkom proizvoda, većom bezbednošću procesa i boljim higijenskim uslovima.
Kompaktan dizajn ventila
Zbog svog kompaktnog i robusnog dizajna, higijenski SB antivakumski ventil lako se uklapa na vrh svakog zatvorenog rezervoara. Veličina ventila i podešavanje zavise od vakuuma rezervoara, maksimalne brzine pražnjenja, načina čišćenja i zahteva procesa.
Vrhunska higijena ventila
Dizajniran kako bi obezbedio odličnu higijenu i mogućnost čišćenja, SB antivakumski ventil je izrađen od kvalitetnog nerđajućeg čelika sa završnom obradom površine Ra ≤ 0,8 mm. Alfa Laval tehnologija zaptivki takođe nudi veću termičku stabilnost, bolju hemijsku otpornost i zateznu čvrstoću. Ovaj veoma pouzdan ventil je u skladu sa zahtevima PED 97/23/EC. Alfa Laval 3.1 sertifikat sledljivosti je takođe dostupan na zahtev.
Prednosti ovog proizvoda
- Niska početna cena
- Kompaktan dizajn
- Vrhunska higijena
- Jednostavna instalacija
Kako radi
Dizajn
Alfa Laval SB antivakumski ventil je sigurnosni ventil sa spojnicom koji je sastavni deo SCANDI BREW® sistema za poklopac rezervoara. Svi čelični delovi koji vlaže su izrađeni od nerđajućeg čelika AISI 316L sa površinom hrapavosti Ra<0,8 mm; svi ostali delovi su izrađeni od nerđajućeg čelika AISI 304L. Sve zaptivke koje vlaže izrađene su od EPDM-a, dok su svi polimeri izrađeni od PEEK.
Dostupan je u dve verzije:

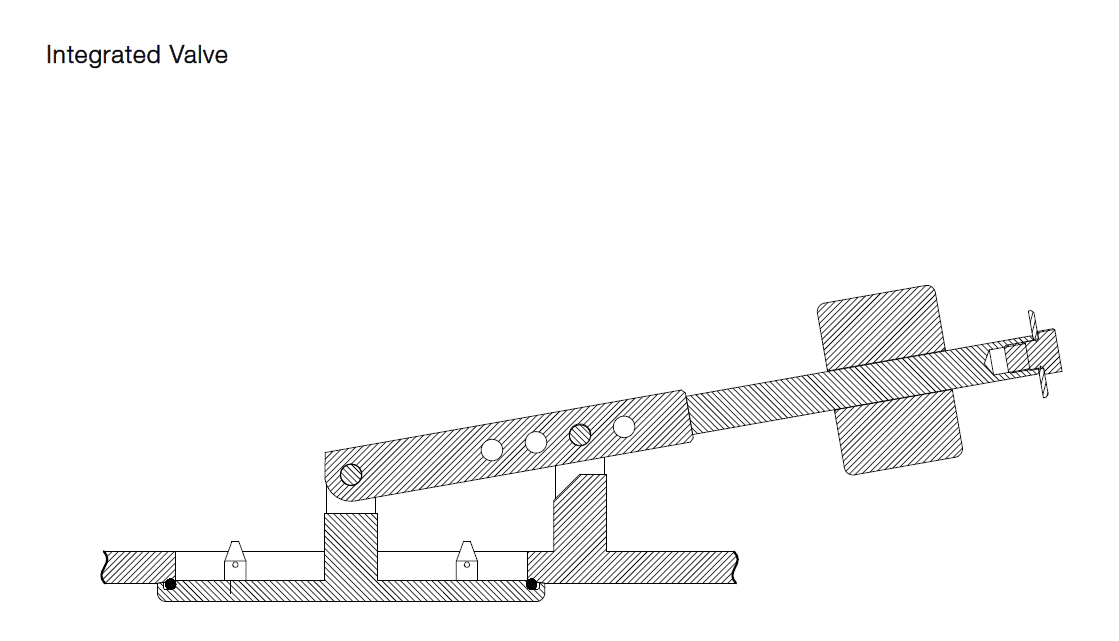

- Integrisan sa SCANDI BREW® sistemom za poklopac rezervoara
- Ugrađen na sopstvenu spojnicu
Ventil treba da bude postavljen horizontalno. Maksimalni nagib od 10° je prihvatljiv, ali krak poluge tada mora biti usmeren ka centru cilindričnog poklopca rezervoara.
Princip rada
SB antivakumski ventil se isporučuje sa setom protivtegova, ventil je zaključan i bez mogućnosti da se otvori zbog pojave vakuuma, u skladu sa dizajnom rezervoara. Kada je vakuum u rezervoaru manji od unapred podešene vrednosti, ventil se otvara ispušta atmosferski vazduh.
Čišćenje na mestu (CIP)
Kada je zatvoren, antivakumski ventil se čisti pomoću glave za čišćenje rezervoara. Međutim, ovo ne podrazumeva čišćenje sedišta ventila. Postoje dve opcije čišćenja sedišta ventila (pogledajte Opcije ispod).
Veoma je važno napomenuti da ukoliko postupak čišćenja uključuje toplo čišćenje, ventil treba dimenzionisati u cilju sprečavanja implozije od vakuuma koji nastaje pri ispiranju hladnom vodom.

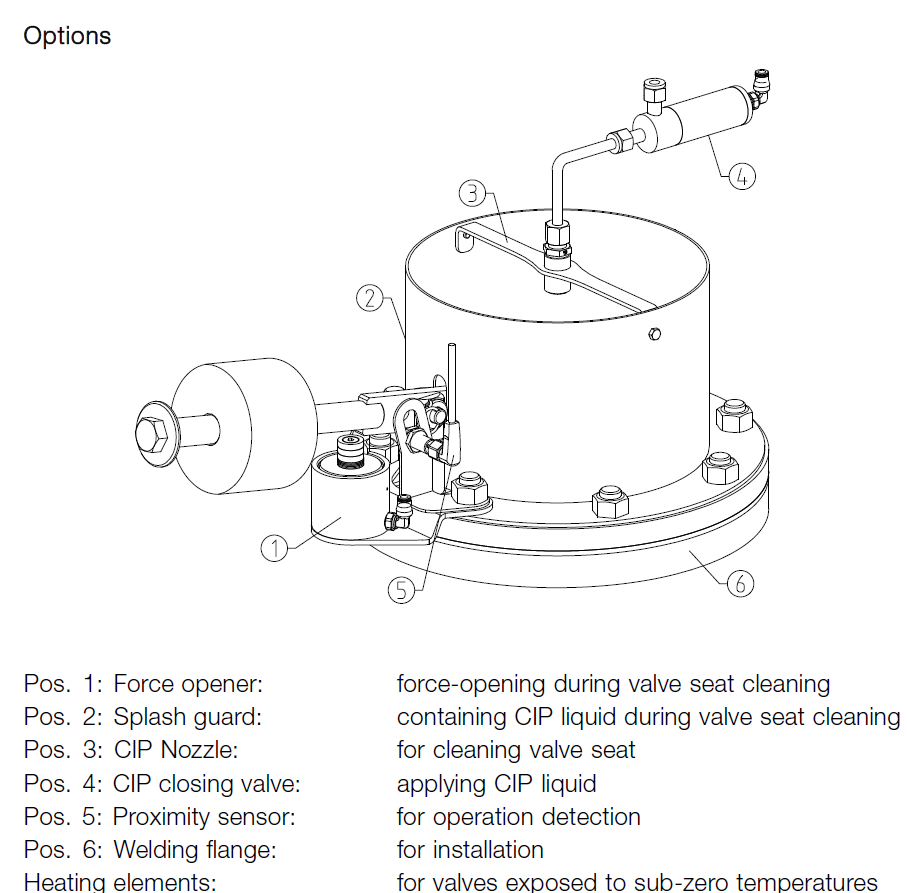

Opcije
Dve opcije CIP čišćenja sedišta ventila
CIP komplet 1: Otvarač i štitnik od prskanja
Ventil se prinudno otvara tokom čišćenja rezervoara. Čišćenje sedišta ventila zavisi od mlaznica iz glave za čišćenje rezervoara. Svaka tečnost za čišćenje koja izađe iz rezervoara će se se zadržati e sadržana u štitniku od prskanja i vratiiti nazad u rezervoar.
CIP komplet 2: Otvarač, štitnik od prskanja, CIP mlaznica i CIP ventil za zatvaranje
Ventil se prinudno otvara tokom CIP rezervoara. Čišćenje sedišta ventila se vrši pomoću CIP mlaznice. Sva CIP tečnost iz CIP mlaznice je sadržana u štitniku od prskanja i odvodi se nazad u rezervoar.
