SMP

Idealni za upravljanje u tokovima sanitarnih procesa kroz matrične cevovodne sisteme, SMP ventili koji sprečavaju mešanje tečnosti su standardizovane, isplative alternative Unique ventilima koji sprečavaju mešanje tečnosti.

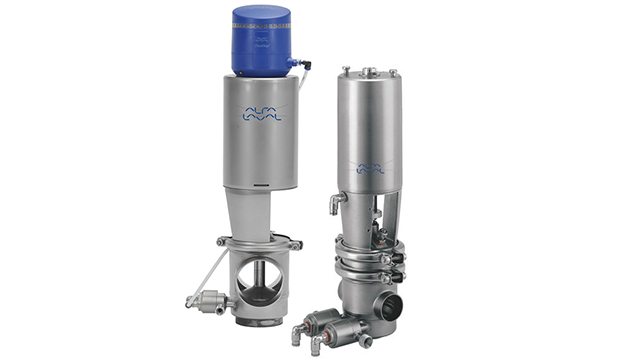

SMP Group 640X360

Ekonomični ventili koji sprečavaju mešanje tečnosti

Alfa Laval nudi dva ventila koja sprečavaju mešanje tečnosti sa dvostrukim zaptivačem: Alfa Laval SMP-BC i aseptičnu verziju, SMP-BCA. SMP ventili omogućavaju protok dva različita medija kroz isti ventil istovremeno bez ikakvog rizika od unakrsne kontaminacije. Ovo povećava operativnu efikasnost i značajno smanjuje operativne troškove.

Visoka fleksibilnost primene

Zasnovani na modularnoj strukturi, SMP ventili koji sprečavaju mešanje tečnosti imaju nekoliko tela ventila i komponenti koje se mogu kombinovati na različite načine. Ovi ventili sa samo-pražnjenjem koji sprečavaju mešanje tečnosti mogu se, na primer, konfigurisati kao zaporni ventili i preklopni ventili.

Plus SMP ventili koja sprečavaju mešanje tečnosti su konstruisani od serije osnovnih komponenti, što omogućava da se ventili lako konfigurišu da ispune različite zahteve u sanitarnim i aseptičnim primenama.

Pojednostavljeno održavanje ventila

Nekoliko pokretnih delova, čep sa gornjim opterećenjem, aktuator koji je lak za održavanje čine SMP ventile koji sprečavaju mešanje tečnosti lakim za rastavljanje radi brzog i jednostavnog održavanja.

Opseg SMP ventila koji sprečavaju mešanje tečnosti

Asortiman Alfa Laval SMP ventila koji sprečavaju mešanje tečnosti nudi dve standardne, isplative alternative za premium asortiman Alfa Laval Unique ventila koji sprečavaju mešanje tečnosti.

  • SMP-BC ventil koji sprečava mešanje tečnosti za primene koje zahtevaju dodatnu bezbednost, detekciju curenja i CIP
  • SMP-BCA ventil koji sprečava mešanje tečnosti za aseptičnu primenu

Za više informacija pogledajte Dokumentaciju.

Verzija za aseptičnu primenu

Verzija Alfa Lavalov SMP ventila za aseptičnu primenu koji sprečava mešanje tečnosti naziva se SMP-BCA, koji je dizajniran za upotrebu u aseptičnim uslovima u kojima se sprečava mešanje tečnosti i sterilizaciju koja uključuje visoke temperature.

Pravi dizajn drži tečnosti odvojenim korišćenjem dve zaptivke na istom čepu, sa komorom za curenje između.

PTFE/gumena membrana koja prati kretanje čepa u gornjem delu tela ventila obezbeđuje da nema povećanja koncentracije mikroorganizama u proizvodu tokom obrade.

Usaglašenost sa većinom higijenskih standarda

Alfa Laval SMP ventili zadovoljavaju većinu standarda koji se zahtevaju u industriji mleka, hrane i pića, i industriji proizvoda za ličnu negu.

Za više informacija pogledajte Dokumentaciju.

Prednosti proizvoda

  • Smanjuje operativne troškove
  • Visoka fleksibilnost primene
  • Usaglašenost sa većinom higijenskih standarda

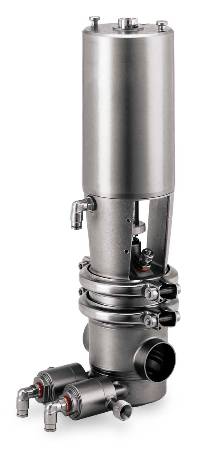

SMP BCA EPIC

SMP-BCA ventil koji sprečava mešanje tečnosti

Kako radi

Konstrukcija

Konstrukcija asortimana Alfa Laval SMP ventila koji sprečavaju mešanje tečnosti varira u zavisnosti od modela ventila (SMP-BC i SMP-BCA).

SMP-BC ventil koji sprečava mešanje tečnosti sastoji se od aktuatora, poklopca, čepa i tela ventila. Dostupne su tri verzije: zaporni ventil sa jednim telom ventila, zaporni ventil sa dva tela ventila i preklopni ventil sa tri tela ventila. Stezni prstenovi i sistem čepa pričvršćuju tela ventila za aktuator. Stezni prsten vam omogućava da okrenete ventil u bilo kom smeru.

SMP-BCA ventil koji sprečava mešanje tečnosti sastoji se od istih komponenti ventila kao i SMP-BC, ali je opremljen PTFE/EPDM membranom dizajniranom da spreči kontaminaciju iz spoljašnjih izvora i da izdrži visoku temperaturu. Ovo čini SMP-BCA idealnim za upotrebu u aseptičnim uslovima.

Principi rada

Alfa Laval SMP ventili koji sprečavaju mešanje tečnosti kontrolišu se sa udaljene lokacije pomoću komprimovanog vazduha. SMP-BC i SMP-BCA ventili koji sprečavaju mešanje tečnosti imaju različite principe rada, koji su opisani u nastavku.

SMP-BC ventil koji sprečava mešanje tečnosti

SMP-BC ventil koji sprečava mešanje tečnosti je opremljen sa dva mala pneumatska normalno otvorena (NO) ventila, ventilom za detekciju i CIP ventilom.

Čep ventila ima dve zaptivke, koje formiraju atmosfersku komoru za curenje. Svako curenje proizvoda se ispušta kroz ventil za detekciju. Komora za curenje se može očistiti dovođenjem CIP-a u detektorski ventil. SMP-BC je neosetljiv na udare vode u liniji proizvoda iznad čepa.

Za preklopne ventile, jedan zaptivni čep odvaja donje linije proizvoda.

SMP-BCA aseptični ventil koji sprečava mešanje tečnosti

SMP-BCA aseptični ventil koji sprečava mešanje tečnosti je normalno zatvoreni (NC) ventil sa dokazanom PTFE/EPDM membranom. Specijalno dizajnirana aseptična dijafragma hermetički se zatvara protiv prodora iz atmosfere i obezbeđuje potpunu zaštitu od dejstva mikroorganizama. Takođe sprečava nakupljanje proizvoda na površini kontakta sa proizvodom.

Čep ventila ima dve zaptivke, koje formiraju atmosfersku komoru za curenje. Svako curenje proizvoda se ispušta kroz ventil za detekciju. Komora za curenje se može očistiti dovođenjem CIP-a u detektorski ventil.

Dva mala pneumatska normalno otvorena (NO) ventila omogućavaju uspostavljanje sterilne barijere u komori za curenje kroz kontinuiranu primenu pare. Komora mora biti čista i sterilna kada je glavni ventil zatvoren.

Za selektorske ventile, jedan zaptivni čep odvaja donje linije proizvoda, ali ne zahteva upotrebu sterilne barijere u komori za curenje.



SMP-BC_Shut_Off_Valve_Drawing_Frank.jpg                                                              SMP-BCA_Aseptic_Shut_Off_Valve_Drawing_Frank.jpg

SMP-BC zaporni ventil                                     SMP-BCA Aseptični zaporni ventil



Opcije

SMP-BC ventil koji sprečava mešanje tečnosti

  • Pribor u skladu sa zahtevanim standardom
  • Uređaji za detekciju i kontrolu ventila, uključujući ThinkTop, ThinkTop Basic i IndiTop
  • Aktuator sa jakom oprugom
  • Veći aktuator za ventile veličine 38-51 mm/DN 40-50
  • CIP instalacioni kompleti
  • Različite kombinacije tela ventila
  • Hrapavost površine, delovi natopljeni proizvodom: Ra ≤ 0,8 µm
  • Zaptivke natopljene proizvodom od NBR ili FPM
  • Servisni alat za aktuator
  • Alat za zaptivke (neophodan za zamenu zaptivki)

SMP-BCA ventil koji sprečava mešanje tečnosti

  • Pribor u skladu sa zahtevanim standardom
  • Uređaji za detekciju i kontrolu ventila, uključujući ThinkTop, ThinkTop Basic i IndiTop
  • Veći aktuator za ventile veličine 38-51 mm/DN 40-50
  • CIP instalacioni kompleti
  • Različite kombinacije tela ventila
  • Hrapavost površine, delovi natopljeni proizvodom: Ra ≤ 0,8 µm
  • Zaptivke natopljene proizvodom od NBR i PTFE ili FPM i PTFE
  • Servisni alat za aktuator
  • Alat za zaptivke (neophodan za zamenu zaptivki)
