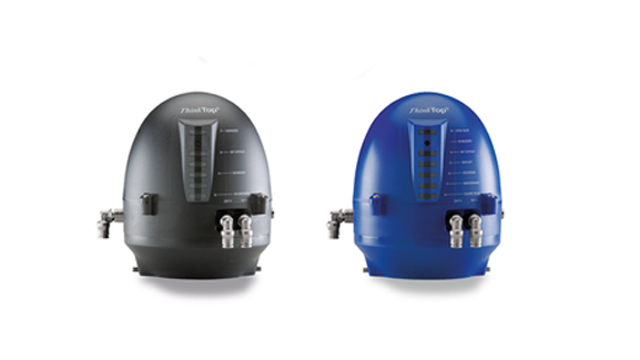

ThinkTop® Basic
ThinkTop Basic nudi jednostavnost, standardnu funkcionalnost i pouzdan, ekonomičan rad za opšte primene u mlekarskoj, prehrambenoj i pivarskoj industriji, kao i biofarmaceutskoj industriji.
Standardna kontrola ventila
ThinkTop Basic kombinuje Alfa Laval kvalitet sa standardnom funkcionalnošću automatskih senzora i kontrole sanitarnih ventila. Poput premijum ThinkTop jedinice, ThinkTop Basic nudi izdržljivi vodootporni dizajn, dokazani i suštinski bezbedan dizajn i nisku ukupnu cenu. Jednostavnost rada, međutim, je u glavnom fokusu kod ThinkTop Basic tako da su senzori i upravljačka glava ventila optimizirani sa manjim brojem opcija i manjim brojem digitalnih veza. ThinkTop Basic je dostupan u Digital, AS-Interface i ATEX verzijama.
Snažna i efektivna automatizacija ventila
Pouzdani i automatizovani dizajn ThinkTop Basic doprinosi bezbednosti procesa:
- Beskontaktni set-and-forget (podesi-i-zaboravi) sistem senzora sa do tri solenoidna ventila. Detektuje ujedno i stanje i položaj pneumatskog ventila sa preciznošću od ± 0.1 mm. Podešeni parametri se čuvaju, ali za veću fleksibilnost i lakoću rada, mogu se lako re-programirati. Zbog toga što su senzori sa mikročipom ugrađeni direktno u upravljačku glavu, manje su osetljivi na uticaje temperature, vibracija i šoka usled pritiska.
- Unapred podešeni opseg tolerancije. Nije potrebno nikakvo ručno podešavanje senzora za povratne informacije. Opsezi tolerancije ventila sa unapred konfigurisanom podrazumevanom vrednošću od ±5mm za podešene parametre obezbeđuju pouzdan rad na bilo kom Alfa Laval sanitarnom vazdušnom ventilu.
- Dva PNP/NPN povratna signala koje kontroliše džamper na senzorskoj tabli nude osnovnu indikacionu funkcionalnost za glavne pozicije ventila pod naponom i bez napona.
Stabilan i izdržljiv
Projektovan za rad u bukvalno svakom okruženju, ThinkTop Basic karakteriše snažan, izdržljiv i pouzdan senzorski i upravljački sklop ventila. Njegov higijenski dizajn izdržava uticaje fizičkog udara, zagađenja, mraza, UV zračenja i temperatura do 85°C dok istovremeno podržava neprekidnu proizvodnju.
Potpuno vodootporan i kompatibilan sa IP66/IP67, ThinkTop Basic karakteriše superiorna GORE™ tehnologija zaštitne ventilacije, koja sprečava kondenzaciju vode i penetraciju prašine, vode i ostalih čestica u upravljačku glavu. Upravljačka glava se stoga može povezati crevom sa vodom ili tečnošću za čišćenje bez ugrožavanja važnih postavki. To doprinosi maksimalnoj higijeni i efektivno eliminiše probleme povezane sa korozijom i eksternom kontaminacijom.
Kontrola ventila sa ATEX sertifikacijom

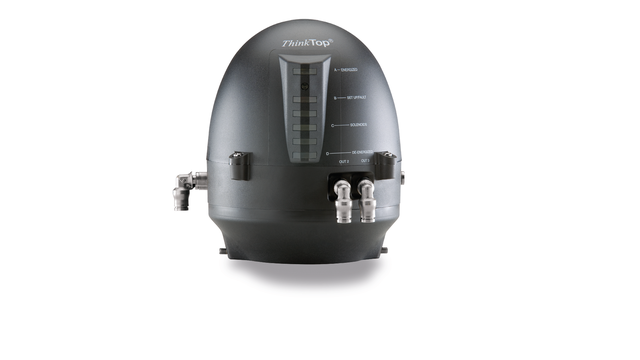

Za upotrebu u potencijalno eksplozivnim sredinama, tu je ThinkTop Basic Intrinsically Safe (IS) opremljen ATEX-kompatibilnim solenoidnim ventilima i senzorima povratnih informacija. Izdržljiv, precizan i lak za instaliranje, ThinkTop Basic IS je kompatibilan sa ATEX opremom, Direktiva 94/9/EC, Grupa II, Kategorije 2 Gas i prašina.
Ugradnja kod starijih modela unapređuje performanse
Nadogradnja starijih sistema za automatizaciju ventila sa naprednom senzorskom i upravljačkom tehnologijom ventila može u znatnoj meri smanjiti investicije, unaprediti performanse postrojenja i smanjiti radne troškove. U mnogim slučajevima, vazdušni ventil ostaje isti; potrebna je samo zamena interfejsa upravljačke glave. Ukoliko nadogradnja zahteva zamenu upravljačke glave, ThinkTop Basic nudi brz povraćaj investicije i dugoročne uštede operativnih troškova i troškova održavanja.
Zaključak: Nadogradnja povećava pouzdanost uz istovremeno smanjenje operativnih troškova.
Prednosti proizvoda
- Izdržljiv vodonepropusni dizajn
- Provereni i inherentno siguran dizajn
- Niski ukupni troškovi vlasništva
kontrolni ventil sa ATEX-certifikatom
Kako radi
Konstrukcija
ThinkTop Basic senzorska i upravljačka jedinica je uniformna modularna upravljačka glava koja se sastoji od dokazanog, beskontaktnog set-and-forget (podesi-i-zaboravi)sistema senzora sa LED diodama, solenoidnim ventilima i senzorskom tablom za kontrolu ventila za povezivanje sa bilo kojim PLC (kontroler programske logike - Programming Logic Controller) sistemom
Princip rada
Sistem senzora precizno detektuje pokrete pneumatskog ventila, položaj ventila u bilo kom trenutku, sa preciznošću od ± 0.1mm pomoću upotrebe senzora sa mikročipom. Za lociranje trenutne pozicije ventila, čipovi senzora unutar senzorske table izračunavaju ugao između osnog magnetnog poljakoje proizvodi indikaciona
(pokazivačka) igla ugrađena u pneumatski ventil.
Sistem senzora prima signale sa PLC sistema za uključivanje ili isključivanje napona na vazdušnom ventilu. Zatim šalje povratne signale o poziciji i stanju glavnog ventila nazad do PLC sistema.
Do tri solenoidna ventila konvertuje signale sa senzora iz električne struje u mehaničku energiju pa se napon na vazdušnom ventilu uključuje ili isključuje, putem fizičkog stimulansa indikacione (pokazivačke) igle ugrađene u pneumatski ventil.
Svaka kontrolna glava odgovara svakom Alfa Laval sanitarnom ventilu i ima pojas tolerancije ventila sa standardnom tolerancijom. Ovo poboljšanje eliminiše potrebu za ponovnim podešavanjem senzora, povećava produktivnost i efikasno sprečava greške u radu.
LED diode prikladno prikazuju položaj glavnog ventila, aktiviranje solenoida, podešavanje i indikaciju lokalne greške na kontrolnoj glavi
Integrirane komunikacije
Dva tipa interfejsa mogu povezati ThinkTop Basic sa bilo kojim PLC sistemom i mogu se koristiti u bilo kojoj kombinaciji:
- Digitalni interfejsi
- AS-Interfejs (sa 62 čvora)
Jednostavna montaža
ThinkTop Basic se uklapa u sve Alfa Laval sanitarne pogone opremljene gljivama. Instalacija je jednostavna; nisu potrebne posebne stručnosti, adapteri ili alati. Jednostavno pritisnite sekvencu za pokretanje sa pet tastera da biste pokrenuli pouzdano ručno podešavanje.
Da biste saznali više, kliknite ovde: ThinkTop Basic podešavanje lokalne I i II tastere.pdf
