Alfa Laval - LKB-F

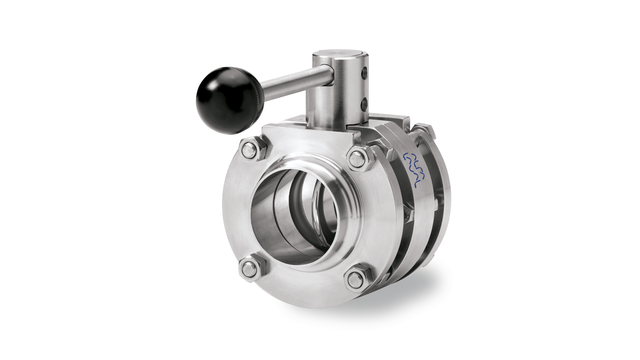

LKB-F

Posebna verzija LKB leptirastog ventila sa prirubnicom koja olakšava uklanjanje kućišta ventila bez potrebe za demontažom cevi. To olakšava popravke, servisiranje i zamene uz minimalne prekide rada.

butterfly valves lkb-f left side 640x360

Kompletan asortiman, potpun spektar

Asortiman Alfa Laval LKB leptirastih ventila se sastoji od modularnih jedinica projektovanih za kompletan spektar uslova pri radnim pritiscima od potpunog vakuuma do 10 bara. Svi ventili su odobreni od strane FDA, projektovani su za upotrebu u širokom opsegu cevovodnih sistema od nerđajućeg čelik i mogu se izraditi tako da se usklade sa bukvalno svakim instalacionim standardom. Alfa Laval LKB-F za prirubne priključke koji omogućuju lako skidanje kućišta ventila bez demontaže cevi. Ujedno i za ISO i DIN standarde.

Pouzdane performanse

LKB-F leptirasti ventili poseduju nekoliko svojstava koja omogućuju pouzdane performanse. Ispolirani disk od nerđajućeg čelika sa glatkoćom površine čak do Ra<0.8 µm i ležajevi pričvršćeni za kalemove diska sprečavaju abraziju između metalnih delova i omogućuju neometano pomeranje diska.

Prečnik kalema omogućuje naročito nizak otpor protoka, obezbeđujući pažljiv tretman proizvoda za proizvode sa niskim do srednjim viskozitetom. Pored toga, tehnologija zaptivanja kompanije Alfa Laval omogućuje veću toplotnu stabilnsot, bolju otpornost na hemikalije i veću zateznu čvrstoću.

Manuelna ili automatizovana kontrola

Alfa Laval LKB-F leptirasti ventili se mogu dopuniti fiksirajućom ručicom za manuelni rad ili aktuatorom i u kombinaciji sa pokazivačkom jedinicom ventila ili Alfa Laval ThinkTop senzorom ventila i kontrolnim jedinicama.

Za manuelni rad: Alfa Laval nudi kompletan asortiman ručica, uključujući fiksirajuću ručicu sa više položaja.

Za automatizovani rad: Dostupan je izbor različitih aktuatora; specijalni dizajn sa dvostrukom oprugom omogućuje primenu maksimalnog obrtnog momenta na disk ventila na pozicijama razdvajanja i zaptivanja. To olakšava integrisanje ovih ventila u veće sisteme kojima se upravlja sa centralne tačke, i/ili njihovo automatsko upravljanje radi postizanja maksimalne efikasnosti.

Prednosti proizvoda

  • Jednostavno održavanje
  • Robustan dizajn
  • Modularnost sa LKB ventilima

Kako radi

Konstrukcija

Ventil se sastoji od dve polovine kućišta ventila, diska ventila, ležajeva za kalem i zaptivnog prstena. Ventil se montira pomoću vijaka i matica. Ručica se ugrađuje na ventil pomoću cap/block sistema i vijaka.

Princip rada

Asortiman standardnih Alfa Laval LKB-F leptirastih ventila je projektovan za automatski ili manuelni rad.



Manuelni ili automatski rad kod LKB i LKB-F ventila

Automatizovani LKB leptirasti ventil se kontroliše sa udaljene lokacije pomoću kompresovanog vazduha primenom pneumatskog aktuatora.

Aktuator kontroliše aksijalno kretanje klipa, koji rotira vratilo za 90°. Moment koji primenjuje aktuator raste kada disk ventila dodirne zaptivni prsten ventila, kako bi se obezbedilo efektivno zatvaranje. Aktuator je dostupan u tri standardne verzije: podrazumevano zatvoren (NC), podrazumevano otvoren (NO) i sa vazduh/vazduh aktivacijom (A/A).

Dostupna je manuelna ručica.



.
