Otkrivanje i rešavanje problema za pločaste izmenjivače toplote

Da li imate problema sa zaptivenim pločastim izmenjivačem toplote? Da li postoji curenje izvan jedinice, curenje unutar jedinice ili neočekivani padovi pritiska? Identifikujte moguće uzroke uz pomoć našeg servisera na mreži!

Ako vam je potrebna dodatna podrška, naši iskusni i vešti serviseri su vam na usluzi i pružaju trenutnu podršku na lokaciji i van nje, kako bi rešili bilo koji problem u vezi sa vašom opremom. Pronalazimo uzrok neplaniranih isključenja i osiguravamo da oprema radi što je bolje moguće. Takođe identifikujemo i sprečavamo opasne situacije, kako bismo poboljšali uslove rada za vaše osoblje.

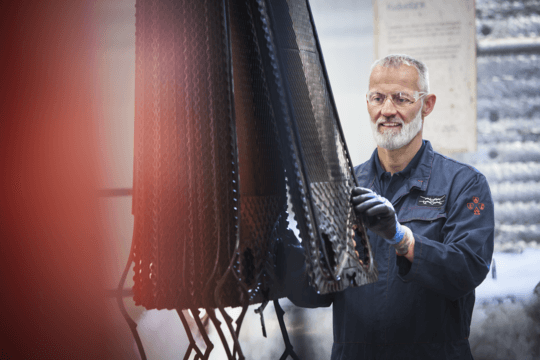

Service man hanging plates

.

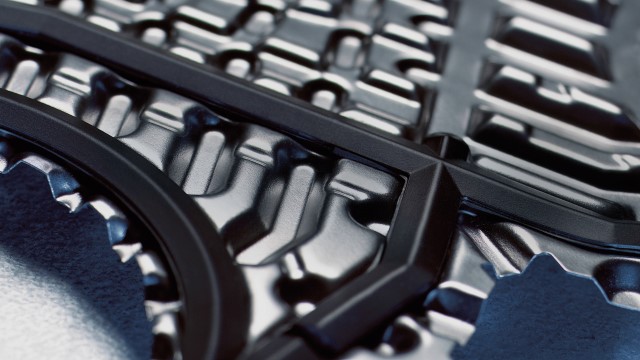

GPHE new gasket close-up.jpg

Problemi sa curenjem

Možda ćete imati različite probleme sa curenjem sa vašim jedinicama izmenjivača toplote. Nadamo se da ćemo jednostavan kontakt sa našim serviserom moći da vam pomogne da identifikujete uzroke vaših problema i da možemo da rešimo neke od tih problema pomoću naših vođenih koraka. Alfa Laval vam može pomoći u:

  • Izboru materijala i ispitivanju
  • Zameni delova
  • Remontu
  • Vizuelnoj proceni stanja
  • Proceni
  • Reviziji stanja

Koje probleme sa curenjem imate sa svojim zaptivenim pločastim izmenjivačem toplote?

Zaptivka curi zbog starenja Mediji cure spolja, dok su zaptivke delimično vidljive sa strane pakovanja ploča Oticanje ili otapanje zaptivke

Mediji cure spolja, zaptivke su napukle i istisnute sa strane Spoljno curenje i zaptivke slobodno padaju dok su otvorene



Vidim da curenje može biti uzrokovano starim zaptivkama. Zaptivke su očvrsnule, na njima ima pukotina, a hladno curenje ukazuje na probleme.

Mogući uzroci:

  • Otkazivanje materijala zbog starosti ili visoke temperature
  • Oksidant prisutan u toku procesa
  • Neprikladna ili previše koncentrovana tečnost za čišćenje
  • Gustina NBR do ozona
Predloženo rešenje:
  1. Zamenite zaptivke ako je uzrok starost. Proverite kompatibilnost zaptivača sa medijumom i nadogradite materijal ako je potrebno. Takođe možete izvršiti potpunu popravku u najbližem Alfa Laval servisnom centru.
  2. Ako je CIP (Cleaning-in-Place) osnovni uzrok, onda pregledajte metodu i tečnost za čišćenje.
Za sprečavanje u budućnosti:
  1. Zamena zaptivki u preporučenim intervalima će sprečiti kvarove zbog starosti.
  2. U drugim okolnostima, razmislite da promenite elastomer da biste obezbedili kompatibilnost medija ili promenite legure ploče da biste sprečili koroziju.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Mediji moje jedinice cure spolja. Zaptivke su delimično vidljive sa strane pakovanja ploča.

Mogući uzroci:

  • Hidraulično udaranje, bubrenje zaptivke zbog nekompatibilnosti sa medijumom ili deformisani žljebovi zaptivke.
  • Nezategnuto pakovanje ploča.
  • Začepljenje u kombinaciji sa visokim pritiskom.
  • Prekinuta veza lepka u kombinaciji sa visokim pritiskom.
Predloženo rešenje:
  1. Izvršite ponovno zaptivanje ili nadogradite na epoksidni sistem pričvršćivanja.
  2. Uverite se da su zaptivke kompatibilne sa procesom i potvrdite da nema deformacija u žljebu zaptivke.
  3. Proverite procedure pokretanja, proces, pumpe i ventile.
Za sprečavanje u budućnosti:
  1. Pratite uputstvo za upotrebu i rukovanje za ispravne procedure pokretanja i isključivanja.
  2. Kada otvarate ventile, prvo otvorite izlaz, a zatim polako otvorite ulaz. Pazite da ne zategnete previše izmenjivač toplote i uverite se da je jedinica zategnuta prema preporučenoj A-dimenziji da biste obezbedili kontakt metala sa metalom.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Postoji oticanje ili otapanje zaptivke u mojoj jedinici. Teško je hermetički zatvoriti jedinicu nakon otvaranja.

Mogući uzroci:

  • Upijanje procesnog medija ili tečnosti za čišćenje.
  • Zaptivka nije kompatibilna sa medijima.
Predloženo rešenje:
  1. Pređite na drugi materijal elastomera koji je prikladan za medije.
  2. Pregledajte izbor sredstava za čišćenje.
Za sprečavanje u budućnosti:
  1. Obezbedite izveštaj o kvalitetu medija i vode pre kupovine za najbolji „preporučeni“ materijal za zaptivanje.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Mediji moje jedinice cure spolja. Zaptivke su napukle i izgurane su sa strane. Nedostaju komadi gume.

Mogući uzroci:

  • Nastaje pukotina koja se širi kroz gumeni materijal.
  • Zaptivka nije postavljena u centar žljeba zaptivke, već na ivici.
  • Agresivni mediji "jedu" materijal.
  • Zapremina se povećava zbog visoke temperature.
Predloženo rešenje:
  1. Zamenite zaptivke i razmislite o nadogradnji na drugi materijal.
  2. Pratite uputstva za promenu zaptivke i zatvaranje jedinice.
  3. Povećajte temperaturu iznad 100C ako je moguće
Za sprečavanje u budućnosti:
  1. Pratite uputstvo za upotrebu i rukovanje za ispravne procedure pokretanja i isključivanja.
  2. Obezbedite odgovarajuću obuku rukovaocima.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Moja jedinica ima spoljno curenje i/ili zaptivke slobodno padaju pri otvaranju pakovanja ploča.

Mogući uzroci:

  • Za lepljene jedinice
    • Slaba veza lepka
    • Žljeb zaptivke ploče je prljav
    • Zaptivka prljava
    • Nezadovoljavajuće očvršćavanje lepka
    • Neprikladan lepak za proces
  • Za jedinice bez lepka
    • Dislokacija
    • Pogrešna montaža
Predloženo rešenje:
  1. Na manjim delovima koristite lepak za popravku a ako su veći razmislite o potpunom remontu pakovanja ploča sa ispravnim lepkom i procedurom.
  2. Postavite zaptivku bez lepka ispravno u žljeb, možda ćete morati da koristite traku da biste je pričvrstili i pažljivo zatvorili.
Za sprečavanje u budućnosti:
  1. Obavezno očistite zaptivku, očistite žljeb zaptivke, pratite uputstva za očvršćavanje i proverite da li je zaptivka fiksirana na pravom mestu.
  2. Proverite vrstu lepka.
  3. Proverite da li je zaptivač u žljebu i pažljivo ga zatvorite.
  4. Obezbedite odgovarajuću obuku rukovaocima.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



.


Problemi sa učinkom

Možda ćete imati problema sa učinkom kao što su ciklično odstupanje učinka, postepeno odstupanje učinka kao i trenutno odstupanje učinka. Alfa Laval vam može pomoći:

  • Redizajnom i optimizacijom
  • Vizuelnom procenom stanja
  • Revizijom učinka
  • Čišćenjem na licu mesta
  • Zamenom delova
  • Revizijom stanja
  • Remontom
  • Pregledom
  • Obukom
  • Novom jedinicom

Koje probleme sa učinkom imate sa svojim zaptivenim pločastim izmenjivačem toplote?

Visok pad pritiska ili smanjen termički učinak - ciklično odstupanje učinka

Pad pritiska ili smanjen termički učinak - postepeno odstupanje učinka  Procesni medij curi u pomoćni medij ili obrnuto

Pad pritiska ili smanjen termički učinak - trenutno odstupanje učinka  Neravnomerna raspodela temperature

Pad pritiska ili smanjen termički učinak - moguće je curenje medija



Imam visok pad pritiska ili smanjen termički učinak što utiče na efikasnost sistema. To je ciklično odstupanje učinka.

Mogući uzroci:

  • Sezonske varijacije temperature ili nestabilan proces.
Predloženo rešenje:
  1. Potvrdite stvarne parametre u odnosu na parametre sa originalnim dizajnom izmenjivača toplote.
  2. Ako razmišljate o redizajnu ili optimizaciji, proverite napon smicanja zida ploče kanala ili promenite opcije pritiskanja ploče.
Za sprečavanje u budućnosti:
  1. Pažljiva evaluacija tokom faze projektovanja u vezi sa najboljim mogućim rešenjem uzimajući u obzir temperaturne varijacije tokom godine.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Imam veliki pad pritiska ili smanjen termički učinak što utiče na efikasnost sistema i/ili vreme rada bez zastoja. To je postepeno odstupanje učinka.

Mogući uzroci:

  • Akumulacija neželjenih supstanci na površini.
  • Mali napon smicanja na zidove ploča kanala.
  • Radni uslovi se razlikuju od projektnih parametara. Hemijske reakcije, precipitacija itd. Moguća nepravilna distribucija kada su PHE paralelni.
Predloženo rešenje:
  1. Izvršite hemijsko ili mehaničko čišćenje.
  2. Potvrdite da je stvarna brzina protoka u skladu sa predviđenom brzinom protoka dizajna izmenjivača toplote.
  3. Razmislite o redizajnu ili uklanjanju ploča, proverite napon smicanja zida ploče kanala ili promenite opcije pritiskanja ploče.
  4. Razmislite o instaliranju linijskih filtera.
Za sprečavanje u budućnosti:
  1. Optimizovane procedure čišćenja na licu mesta (CIP) koje se sprovode u skladu sa uputstvima su najpametniji način za rešavanje prljanja.
  2. Takođe možete ukloniti ploče da biste povećali napon smicanja, povećati površinu za prenos toplote ili razmotriti drugačije dubine pritiskanja ploča.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Procesni medij moje jedinice curi u pomoćni medij ili obrnuto. Ovo je izazvalo manju promenu u toplotnoj provodljivosti. To je postepeno odstupanje učinka.

Mogući uzroci:

  • Korozija ili pucanje usled zamora je dovelo do rupe na pločama izmenjivača toplote.
Predloženo rešenje:
  1. Izvršite hidrotest sa pločama instaliranim u jedinici. Otvorite suprotni port da proverite da li su prisutni vodeni mehurići, što će vam otkriti lokaciju curenja.
  2. Razmislite o nadogradnji materijala ploče opcionim legurama. Ako je problem povezan sa zamorom, proverite da li ima skokova radnog pritiska ili prenapona.
Za sprečavanje u budućnosti:
  1. Izbegavajte skokove pritiska ili prenapon i uverite se da ste izabrali ispravnu leguru tokom početne faze projektovanja.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Imam veliki pad pritiska ili smanjene termički učinak što utiče na efikasnost sistema i/ili vreme rada bez zastoja. To je trenutno odstupanje učinka.

Mogući uzroci:

  • Veličina čestica u medijumu premašuje dubinu pritiskanja ploča kanala.
  • Strani ostaci su prisutni u potoku.
Predloženo rešenje:
  1. Identifikujte najveću veličinu čestica i količinu u medijumu.
  2. Isperite filter, instalirajte linijske filtere ili razmotrite opcionu dubinu pritiskanja ploče.
Za sprečavanje u budućnosti:
  1. Instalirajte filtere za portove ili cediljke ako su ostaci veći od 50% slobodnog kanala. Druga opcija bi uključivala nadogradnju na ploče sa većim slobodnim kanalom (npr. ploče sa širokim razmakom).
  2. Pre pokretanja procesa (prvi put ili nakon zaustavljanja rada sistema) isperite cevi kako biste osigurali da strani ostaci ne uđu u PHE.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Došlo je do neravnomerne distribucije temperature preko jedinice počevši od trenutka kada brzine protoka stvaraju uslove za nepravilnu distribuciju. Izlazna temperatura se razlikuje između paralelnih jedinica. To je trenutno odstupanje učinka.

Mogući uzroci:

  • Neravnomerna distribucija protoka uzrokovana radnim uslovima koji se razlikuju od projektnih parametara.
  • Pogrešan dizajn.
Predloženo rešenje:
  1. Redizajnirajte kako biste postigli ravnomerniju distribuciju protoka preko paralelnih jedinica (ili izvadite jednu jedinicu).
  2. Ako je u pitanju jedna jedinica, razmislite o zameni većom veličinom porta ili dodajte jedinicu paralelno.
Za sprečavanje u budućnosti:
  1. Uvek pažljivo proverite stvarne uslove u odnosu na projektne parametre.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Imam veliki pad pritiska ili smanjen termički učinak što utiče na efikasnost sistema i/ili vreme rada bez zastoja. Mogu da primetim da mediji cure u mojoj jedinici. To je trenutno odstupanje učinka.

Mogući uzroci:

  • Ovo se može desiti zbog pogrešnog sastavljanja ploča. Ploče su možda pogrešno sastavljene ili u pogrešnom redosledu nakon zaustavljanja rada.
  • To se moglo desiti zbog nepravilne montaže ili korišćenja pogrešnih delova tokom proizvodnje.
Predloženo rešenje:
  1. Proverite uzorak nalik na saće sa strane GPHE da biste bili sigurni da je ujednačen.
  2. Proverite i potvrdite specifikaciju izmenjivača toplote u dokumentaciji koja se isporučuje sa izmenjivačem toplote.
  3. Otvorite izmenjivač toplote i potvrdite da su ploče okačene u istom redosledu kao na listi okačenih ploča.
Za sprečavanje u budućnosti:
  1. Kada obavljate servis, označite stranu paketa ploča dijagonalnom linijom i/ili numerišite svaku ploču u ispravnom redosledu u kome su okačene u izmenjivaču toplote.
  2. Uvek pratite uputstvo za upotrebu i listu okačenih ploča.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



.


Oštećeni delovi

Vaše jedinice izmenjivača toplote mogu se oštetiti. Nadamo se da ćemo jednostavnim kontaktiranjem servisera biti u mogućnosti da vam pomognemo da pregledate svoju jedinicu ako je oštećena sa nekoliko simptoma. Alfa Laval vam može pomoći:

  • Procenom
  • Zamenom delova
  • Obukom

Kakvu vrstu oštećenja imate sa svojim zaptivenim pločastim izmenjivačem toplote?

Oštećenja na ploči/pakovanju ploča  Oštećenja na okvirima/delovima rama  Oštećenja na zaptivkama



Mogu da uočim oštećenja kao što su deformacije, tragovi, ogrebotine, rđa, izvijanje itd. na pločama i pakovanjima ploča.

Mogući uzroci:

  • Možda je došlo do ispuštanja ili je kamion/alat udario jedinicu tokom transporta ili tokom rukovanja na lokaciji.
  • Rđa može predstavljati normalno habanje u zavisnosti od okruženja i starosti. Oštećenje možda nije prouzrokovalo curenje jedinice (još) i neka oštećenja zapravo neće štetiti učinku.
Predloženo rešenje:
  1. Zabeležite oštećenja, pogledajte priručnik za upotrebu za smernice.
  2. Napravite procenu rizika i ako to smatrate bezbednim možete razmisliti o tome da uradite test curenja na radne temperature.
  3. Ako je potrebno planirajte servis u sledećem servisnom intervalu.
Za sprečavanje u budućnosti:
  1. Pažljivo rukujte jedinicom izmenjivača toplote.
  2. Koristite ispravne alate i uvek pratite smernice iz priručnika za upotrebu.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Mogu da uočim oštećenja kao što su deformacije, tragovi, ogrebotine, rđa, izvijanje itd. na okvirima/paketima okvira.

Mogući uzroci:

  • Možda je došlo do ispuštanja ili je kamion/alat udario jedinicu tokom transporta ili tokom rukovanja na lokaciji.
  • Rđa može predstavljati normalno habanje u zavisnosti od okruženja i starosti. Oštećenje možda nije prouzrokovalo curenje jedinice (još) i neka oštećenja zapravo neće štetiti učinku.
Predloženo rešenje:
  1. Zabeležite oštećenja, pogledajte priručnik za upotrebu za smernice.
  2. Napravite procenu rizika i ako to smatrate bezbednim možete razmisliti o tome da uradite test curenja na radne temperature.
  3. Ako je potrebno planirajte servis u sledećem servisnom intervalu.
Za sprečavanje u budućnosti:
  1. Pažljivo rukujte jedinicom izmenjivača toplote.
  2. Koristite ispravne alate i uvek pratite smernice iz priručnika za upotrebu.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.



Mogu da uočim oštećenja kao što su deformacije, tragovi, ogrebotine, rđa, izvijanje itd. na zaptivkama.

Mogući uzroci:

  • Možda su izgrebane tokom rukovanja na licu mesta.
  • Pukotine ili stvrdnjavanje mogu predstavljati normalno habanje u zavisnosti od sredine i starosti (pukotine od ozona). Oštećenje možda nije izazvalo curenje jedinice (još) i neka oštećenja zapravo neće mnogo oštetiti učinak (kraći vek).
Predloženo rešenje:
  1. Zabeležite oštećenja, pogledajte priručnik za upotrebu za smernice.
  2. Napravite procenu rizika i ako to smatrate bezbednim možete razmisliti o tome da uradite test curenja na radne temperature.
  3. Ako je potrebno planirajte servis u sledećem servisnom intervalu.
Za sprečavanje u budućnosti:
  1. Pažljivo rukujte jedinicom izmenjivača toplote.
  2. Koristite ispravne alate i uvek pratite smernice iz priručnika za upotrebu.

Da li su ovi predlozi pomogli? Ako nisu, kontaktirajte nas telefonom ili poštom.
