Alfa Laval - How it works

How a Compabloc works

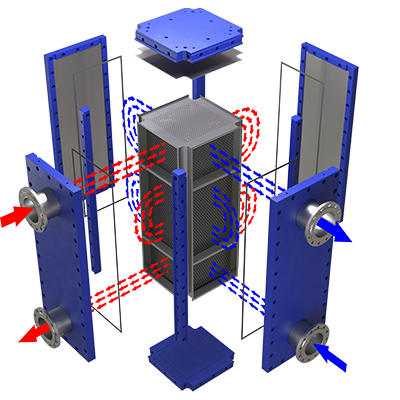

Compabloc - Exploded view

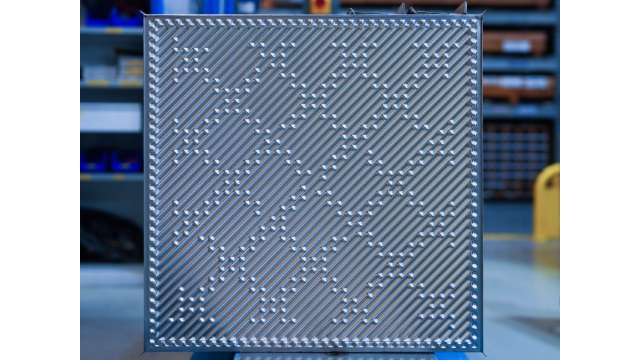

U samom jezgru svake Compabloc jedinice je naslagana gomila talasastih ploča za prenos toplote koje su izrađene od nerđajućeg čelika ili drugih materijala otpornih na koroziju, naizmenično laserski varene kako bi se formirali kanali.

Tople i hladne struje teku kroz alternativne kanale. Talasaste ploče uzrokuju velike turbulencije, što rezultira znatno većom efikasnošću prenosa toplote sa 50–80% manjom površinom prenosa toplote u odnosu na uporedne sisteme cev-u-cevi. Turbulencija protoka takođe smanjuje nakupljanje nečistoća. Jedinstveni Compabloc dizajn ploča eliminiše mrtve zone u izmenjivaču toplote.

Dva toka u Compabloc jedinici mogu se konfigurisati kao jednostruki prolazi ili kao višestruki prolazi pomoću pregrada. Broj prolaza na vrućoj i hladnoj strani može se odabrati nezavisno, što omogućava optimizaciju prenosa toplote čak i ako se protoci na različitim stranama uveliko razlikuju. Ova jedinstvena fleksibilnost znači da je Compabloc uvek optimizovan za određeni zadatak. Pregrade su napravljene tako da izdrže puni vakuum, pa se mogu preurediti ako se u budućnosti promene uslovi dizajna.

Compabloc jedinice imaju kontra protok struje i mogu raditi sa programom prelazne temperature (u jednoj jedinici), pri čemu je temperaturni pristup približno 3° C (5,4° F), maksimizirajući povrat energije. Mala veličina i mala težina omogućavaju instalaciju Compabloc proizvoda bilo gde, na primer na vrhu destilacionih stubova ili na nosive konstrukcija.

Compabloc - kondenzator sa 1 prolazom

Compabloc - kondenzator sa 2 prolaza

Compabloc tečnost-u-tečnost

Compabloc rebojler
